Надежный ремонт системы ABS ESP на Mercedes 221, 204, GLK

в течении нескольких часов с гарантией от 6 мес


Статья по ремонту, подробное описание дефекта и способы решения ниже

суть системы  ABR

ABR сокращение от ADAPTIVE BRAKE – аббревиатура адаптивной тормозной системы на Мерседес S-klass, Sl-klass.

Это поколение системы управления после 2005 г., расширяющее функционал системы ESP и BAS, дополнением опции помощи при трогании на подъеме и опцией HOLD удерживающей автомобиль от качения.  С 2008 блок управления устанавливался на автомобили

C-klass w204 и CL-klass w207. Неисправность начинается со следующих сообщений:

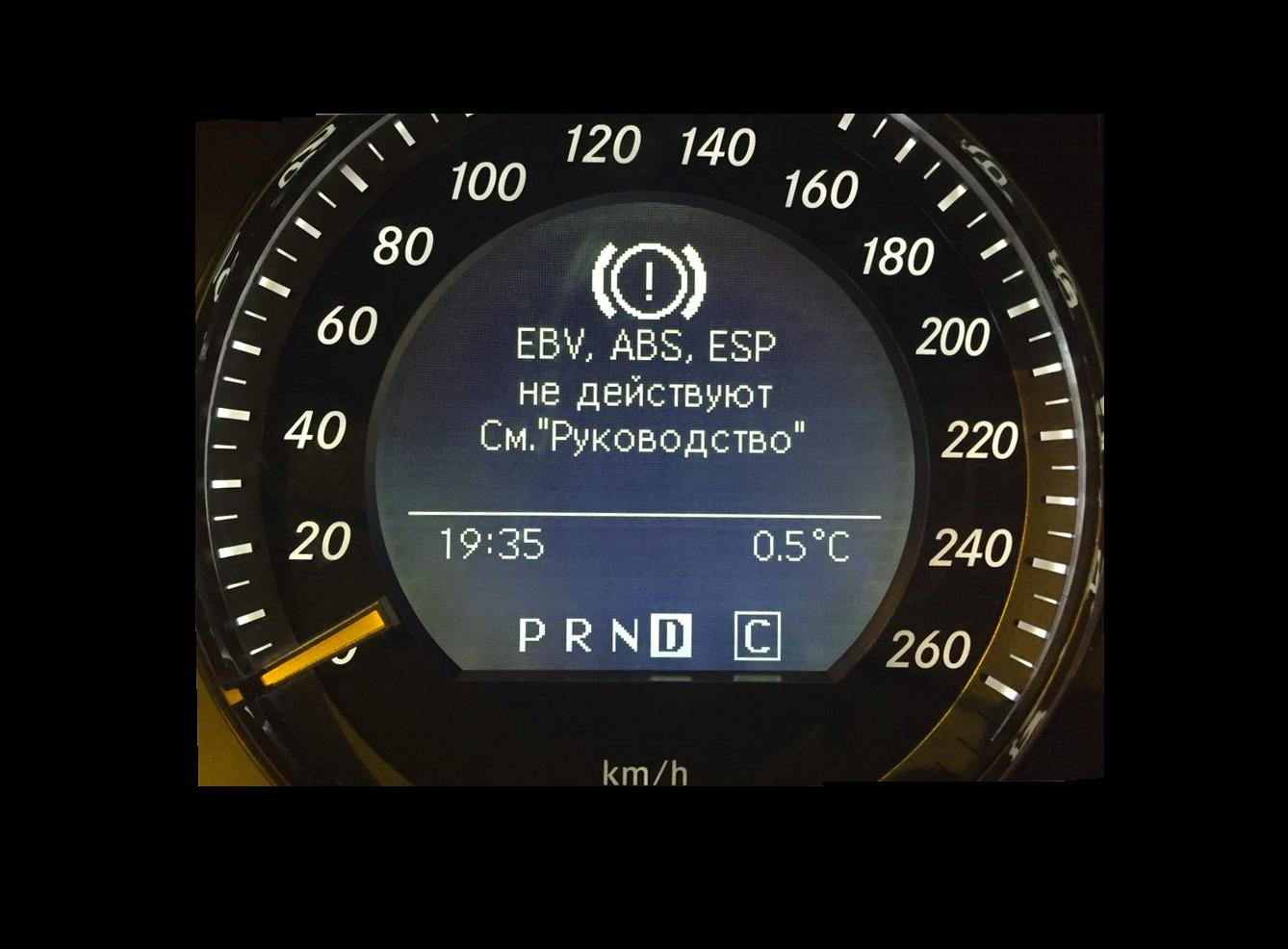

EBV, ABS, ESP не действуют Cм. "Руководство"

На С-klass всплывает сообщение или на панели приборов загораются лампочки системы ABS, ESP, руль

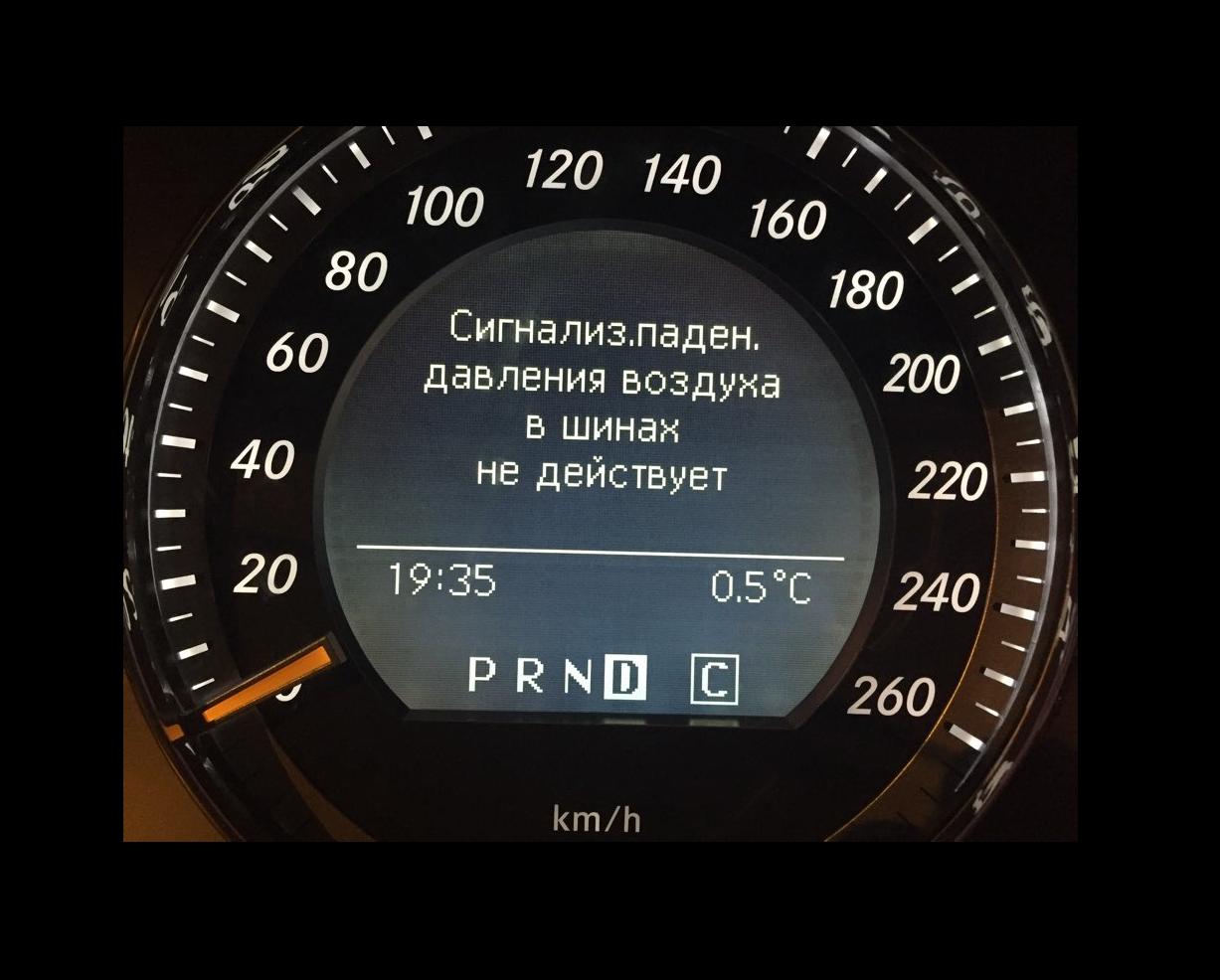

Сигнализ.паден. давления воздуха в шинах не действует

Часто характерным признаком отказа системы является "тяжелый руль" отказ усилителя руля

В чем причина неисправности ?

Чаще всего в блоке управления ESP.

Блок сконструирован недостаточно надежно, за 5-ти летний опыт работы с блоками ESP на Мреседесах 221 и 204  мы выявили порядка 11! различных дефектов связанных с внутренними ошибками по блоку.

Как проявляется?

дефект электронного блока ABR ESP на мерседес w216, w221, w204

Изучив более 370 обращений мы выявили повторяющиеся особенности :

% повторений

  • 1.

    Мерседес сигнализирует о проблеме в тормозной ситееме

    Чаще всего дефект начинается с того что на панели загорается «гирлянда» из лампочек ABS, ESP, руль, давление в шинах, сообщения на дисплее.

    На данную систему завязан усилитель руля функцией PML (изменение усилия на руле пропорционально скорости автомобиля) из-за этого при проблемах с тормозной системой на Мерседес не редко руль становится тяжелым.

    100% случаев

  • 2.

     Дефект не постоянный ошибки ESP ABS загораются в холодную погоду

    Наиболее часто лампочки тухнут через пару циклов старта, сообщения уходят, и владельцы ездят дальше. Конечно, тяжело объяснить клиенту, что чем дольше кататься с проблемой даже после ее ухода, тем сложнее починить блок управления ESP.

    Аналогия тут простая, как с болезнью, чем раньше к врачу тем проще лечить.

    80% случаев

  • 3.

    Зависимость от скорости

    Появляется дефект по разному на S-klass лампочки ABS ESP могут загораться раз в неделю/месяц , могут через каждый второй старт.

    Бывает ошибки удаляются, машина заводится – все работает, а при наборе больше 20км/ч загораются все лампочки  и возникает ошибка по системе АБС.

    30% случаев

Типичные ошибки ESP BAS ABS

Наиболее часто при диагностике считываются следующие ошибки (либо постоянные, либо бывают хаотичные ошибки, то есть то нет)

Коды ошибок АБС С- CL-KLASS S- SL-KLASS

 Внутренняя неисправность в блоке управления

5905

C1905 (5905) control unit N47-5 (esp control unit) internal fault

Внутренняя неисправность в блоке управления

5906

C1906 (5906) Control unit N47-5 (ESP control unit) internal fault)

Конструктивный узел А7/3 (гидравлический блок системы регулирования тягового усилия) имеет внутреннюю ошибку

5962

C1962 (5962) Component A 7/3 (traction system hydraulic unit has an internal fault)

Конструктивный узел А7/3 (гидравлический блок системы регулирования тягового усилия) имеет внутреннюю ошибку.

5964

C1964 (5964) component A7/3 (traction system hydraulic unit) has an internal fault.

Внутренняя неисправность в блоке управления N47-5 (блок управления ESP).имеет внутреннюю ошибку.

5944

C1944 (5944) control unit N47-5 (esp control unit) internal fault .




C1945 (5945) (5946) — Внутренняя неисправность в блоке управления N47-5 (блок управления ESP).

5945

5795 — Проверить тормозную систему на герметичность.

 N47-5 (блок управления ESP).


5795

5779 — Проверить тормозную систему на герметичность.

авления N47-5 (блок управления ESP).

5779

5871 — Проверить тормозную систему на герметичность.

авления N47-5 (блок управления ESP).

5871

5001-Имеется внутренняя неисправность в блоке управления N30/4 (блок управления электронной системы стабилизации движения)

5001


советы по диагностике и рекомендации наших партнеров

Если вы видите оригинальной диагностикой Мерседес код внутренняя ошибка, по нажатию кнопки F6 вы прочтете рекомендацию - замените электронный блок управления ESP. Не стоит искать причину в чем-то еще обратитесь в автолабораторию - починят.

Александр Полушкин

Мастер сервиса Мересовод

Если вы запустили калибровку клапанов ее нельзя обнулить или удалить без автомобиля т.к. данные о запуске хранятся не только в блоке ESP, звоните в лабораторию помогут

Илья новиков

Руководитель отдела диагностики. SMART-auto

Не запускайте процедуру теста калибровки клапанов, в диагностике четко написано, что при наличии ошибок нельзя выполнять данную процедуру, калибровка клапанов не избавит вас от ошибок 200%. Почините блок у наших партнеров

Руслан емельянов

Преподаватель курса диагностики, СЦ ЮНИТ

Дефект один, а блоки ABR разные

отличаются по типу привода, типу кузова, типу двигателя, броня или AMG

Гидравлическая часть ABR - A2214311612 (A 221 431 16 12) Блок ABR Mercedes W221 C216

от 20 000 р

, A2214310912, A2214313612, A2214311048, A2214318812, A2214319812, A2214311648, A2214311912,  A0054312112, A2214319012,A2214312912, A2214319212, A2214319712, A2214311812, A2214311748, A2214311012,  A2214312812

Электронная часть ESP - A2215459332 (A 221 545 93 32) Блок ESP Mercedes W221 C216

>A2214312812

от 20 000 р

 A2215452832, A2219002004, A2215452932, A2215457032, A2215451216, A2219003301, A2215456932, A2215459432, A2219008003, A2219002104, A2215459332, A 2219010600, A2219007903,  A2219010700, A2219001701, A2215459132, A2219001801, A2219004202, A2219003201, A2215451116, A2215459032, A2219001103

Электронная часть ESP w204

от 20 000 р

 A 2045451332 A 2045451732 A 2045453932 A 2045454432 A 2045454532 A 2045454632 A 2045454732 A 2045455132 A 2045455232 A 2045455332 A 2045455432 A 2045455532 A 2045455632 A 2045457932 A 2045458032 A 2045459232

Гидравлическая  часть ESP w204

от 20 000 р

A 2044310612 A 2044311212 A 2044311312 A 2044312312 A 2044312412 A 2044312512 A 2044312612 A 2044312712 A 2044313212 A 2044313712 A 2044313812 A 2044314012 A 2044314112 A 2044315512 A 2049012200 A 2049012300 A 2049012400 A 2049012500

Электрическая часть блока
отделяется от гидравлики

Внимание: со снятым блоком ESP машина не снимается с паркинга ! Т.е. вы не сможете ее передвинуть пока не установите блок!

Вы можете взять у нас рабочий блок "на пробу"

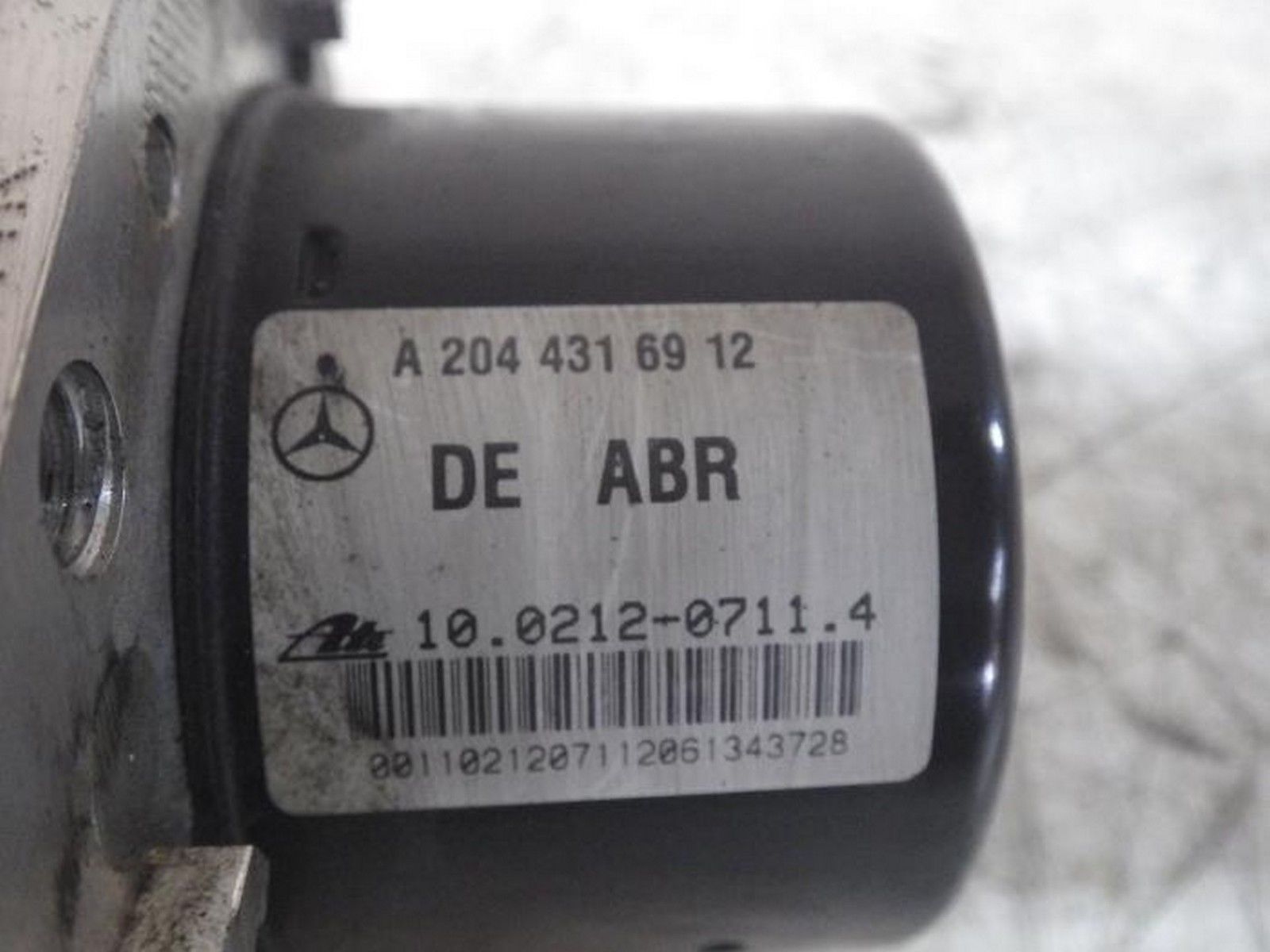

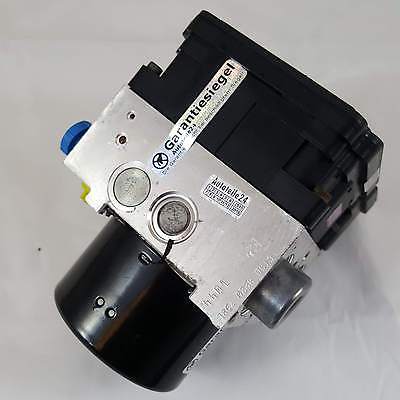

Как выглядит ABR 221, 204, 207, 216 где стоит, как снять

Если не ясно в чем дело мы можем дать вам блок "попробовать"

Установлен как правило около фары справа

Для ремонта блока не обязательно снимать всю гидравлическую часть с электронным блоком

Длинной головкой можно открутить 4 Винта по периметру пластиковой части и снять ее с блока клапанов

Металлическая часть отделяется от электронного блока, в нем чаще всего и состоит проблема.

Его нужно заменить или починить.

Однако бывают случаи когда проблема и в механической части тоже

Внутренние ошибки и на электронную часть блока  и на гидравлическую.

В чем точно проблема?

Оставите заявку сейчас, вам перезвонит мастер уточнит несколько вопросов по явным симптомам, причинам либо результатам диагностики более точно определит дефект.

Какие варианты возможны и как выбрать где ремонтировать?

1. новый блок - дорого 2. бу блок - кот в мешке и требует привязки 3. ремонт родного блока ESP - сложно понять к кому обратьться

обращаясь к нам вы получаете гарантированную надежность:

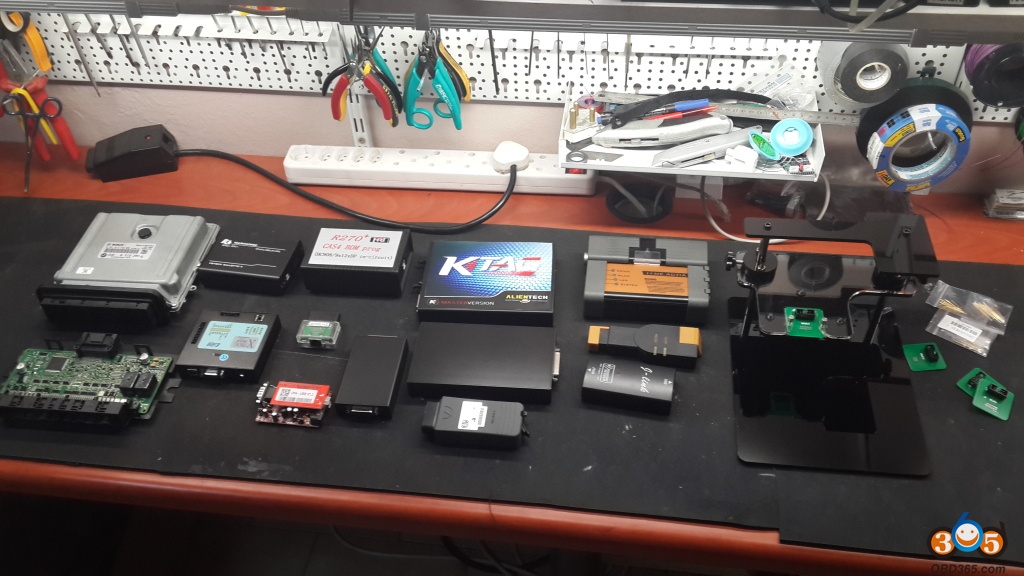

Перепрограммирование блоков

В блоке установлены процессора TMS с защитой от чтения и алгоритмом шифрования информации по крипто-маске, мы осуществляем кодировку и привязку бу блоков управления изначально не устанавливаемых на данный автомобиль.


Высокоточный режим пайки

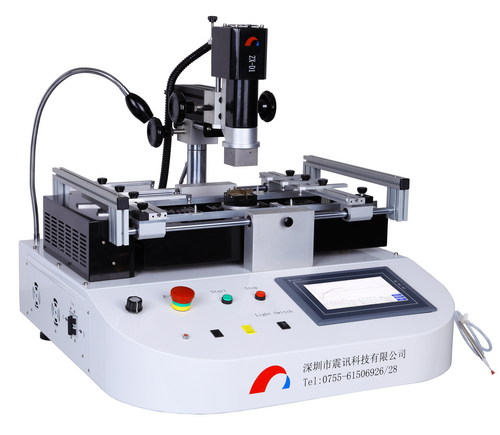

 В более свежей модификации блоков установлен процессор в корпусе BGA , мы осуществляем монтаж и демонтаж таких процессоров на специальной индукционной паяльной станции, можем припаять новый процессор в замен неисправного.

Опыт работы и технологии

Электронная плата блока состоит из десятков слоев токоведущих дорожек, если проблема в самой плате в ряде случаев мы работаем с подрядчиками на заводах ВПК и можем исследовать плату дорогостоящим методом рентгеноскопии

Обратившись к кулибиным есть риск остаться без тормозов:

Авось подойдет

Многие мастера попросту не в состоянии перепрограммировать блок под нужный автомобиль из-за отсутствия знаний и оборудования. Если комплектация, год и часть вина совпала может не понадобиться кодирование и привязка блока.

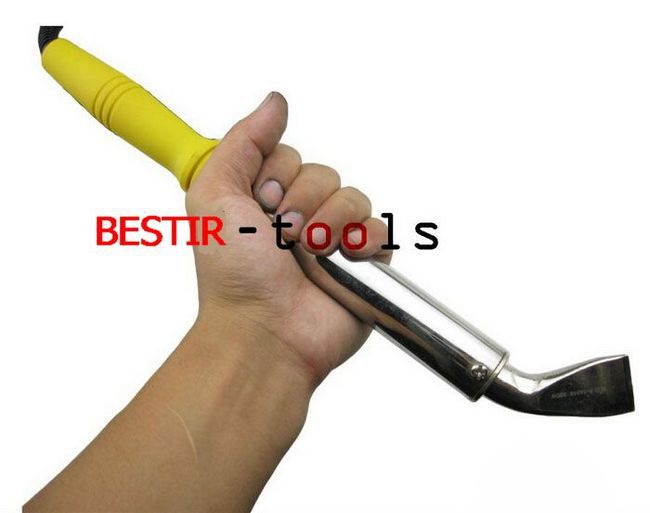

Китайский паяльник

Неопытные мастера попросту пытаются пропаять блок ошибочно думая, что неисправный элемент станет работать, вы теряете время и деньги, блок после таких вмешательств становится практически не ремонтопригодным.


Пионеры

В отличие от нашей лаборатории, которой уже более 15 лет, любители быстро подзаработать не имеют должного опыта , образования, технологии и оборудования, что катастрофически сказывается на качестве ремонта

Технология ремонта отработана годами

вы можете быть уверены в безопасности вашей тормозной системы

Большинство блоков управления АБС Мерседес кузов 221, 204, 207,216 с внутренней ошибкой блока поддаются ремонту в нашей лаборатории

1. Все необходимые комплектующие в наличии

2. Гарантия на работы от 6 мес

3. Возможность замены на БУ блок управления

4. Оставьте заявку на ремонт и получите бесплатную диагностику в подарок

Вы можете задать любой вопрос по тематике : внутренняя ошибка абс Мерседес, ремонт блока ABS ESP Мерседес, блок ABR mercedes,

сигнализ.паден. давления воздуха в шинах, ошибка ESP BAS ABS Мерседес, как устранить, проблема с ABS на 221 4matic, горит ABS ESP,  загорелась BAS ESP Mercedes, W221 Блок ABR, загораются ESP, BAS, ABS, EPC на Mercedes C klass 204, дефект тормозной системы S klass, блок управления тормозной системой Мерседес. ошибка PRE SAFE

Можно прочитать десятки форумов по этой проблеме ...но

алгоритм решения всех этих задач сводится к простой диагностике и консультации у специалистов, которые имеют колоссальны опыт в решении этой проблемы,

это экономит ваше время и деньги на эксперименты



Автолаборатория

по ремонту блоков управления АБС Мерседес

ТЕЛЕФОН

АДРЕС

Москва,  район Останкино,  ул. Новомосковская  д.1

ОТКРЫТЫ

ПН - ПТ 12:00 - 20:00

СБ - ВС  по согласованию

про деньги

начать в любом случае лучше с диагностики, если ее уже сделали привозите блок или приезжайте на авто

ДИАГОСТИКА

от 0 руб.

до 2 000 руб.

Диагностика снятого блока ABS бесплатно

Если вы на машине и ремонтируете блок у нас, то диагностика входит в стоимость.

 Опять же все зависит от сложности

Оставьте заявку

РЕМОНТ вашего блока

до 25 т.р.

от 2 000 р. диагностика

Сложность ремонта зависит от дефекта

Даже по одинаковой ошибке поломки разные

 Оставите заявку, более подробно можно уточнить по телефону

замена

от 12 т.р.

до цены нового блока

Бывает нужен блок на подстановку.

Бывают блоки с дефектом

Где-то нужно программирование и ввод в эксплуатацию блока управления

Кто-то ищет новый

По вашей задаче оставьте заявку
